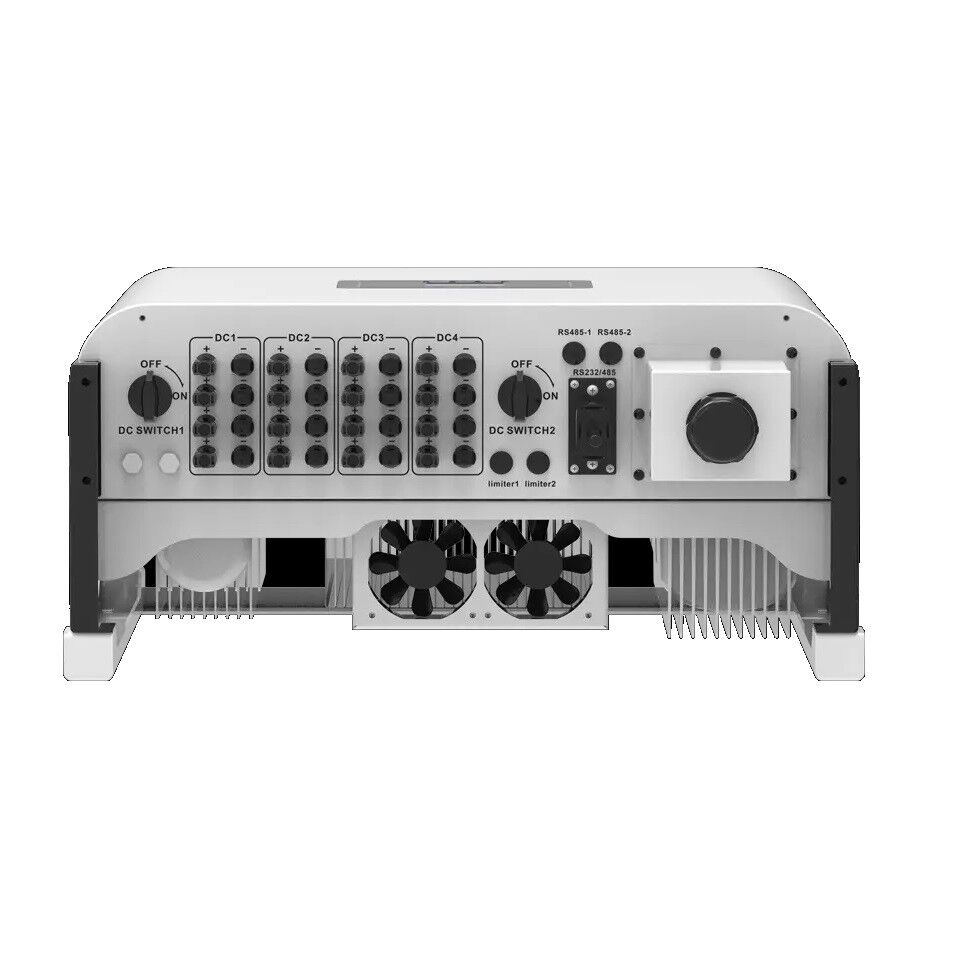

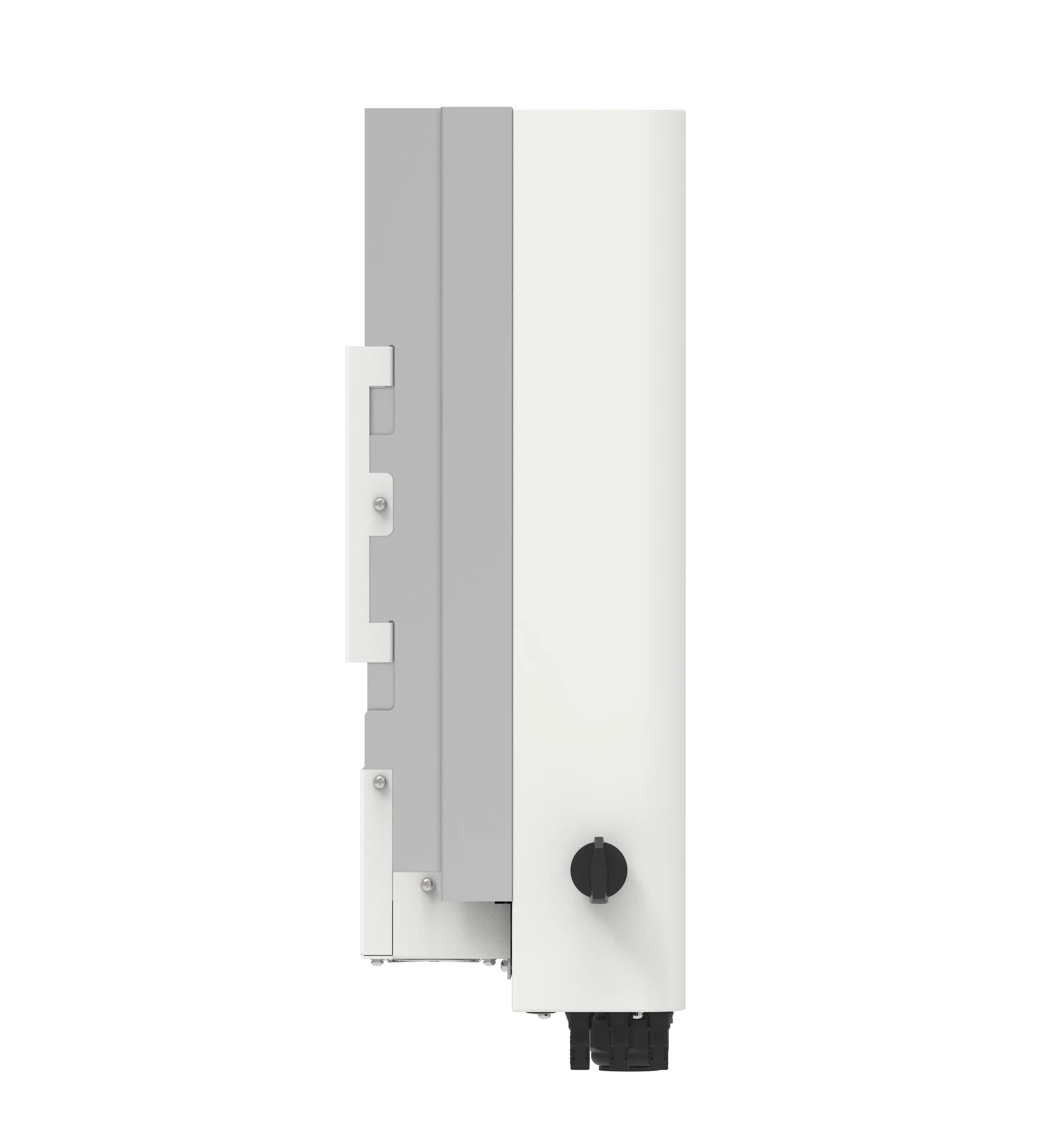

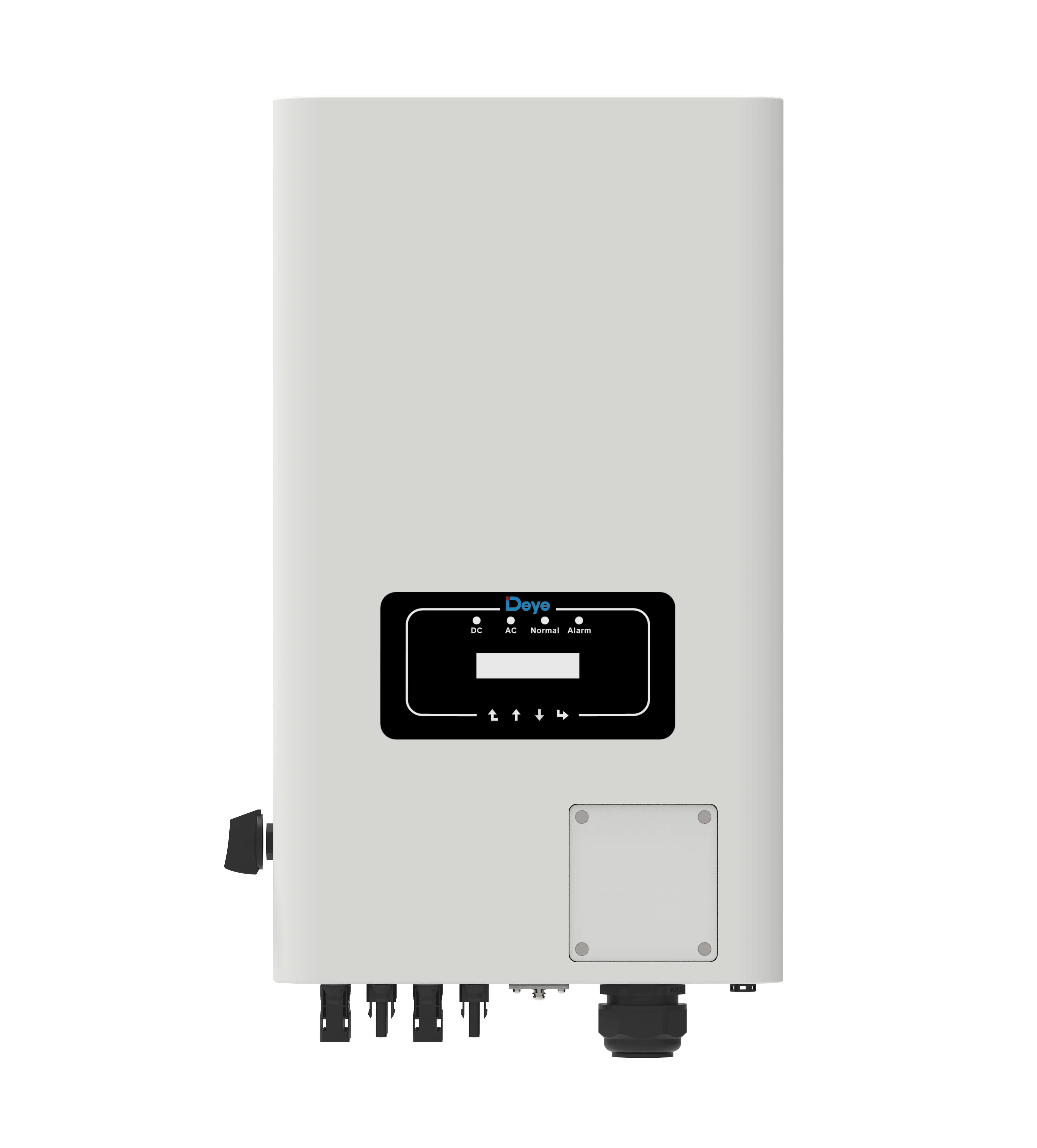

Inversor solar 30Kw Trifasico Inyección a red con vertido cero 380v

Inversor solar 30Kw Trifasico Inyección a red con vertido cero 380v

Datos de Entrada Fotovoltaica (DC)

• Potencia Máxima de Entrada FV: 39 kW (Permite un sobredimensionamiento óptimo del campo solar).

• Voltaje Máximo de Entrada CC: 1100 V.

• Voltaje de Arranque del Inversor: 250 V.

• Rango de Voltaje de Trabajo MPPT: 200 V – 1000 V.

• Voltaje Nominal de Entrada FV: 600 V.

• Corriente de Entrada FV Máxima: 40A + 40A.

• Corriente de Cortocircuito Máxima: 60A + 60A.

• Número de MPPT / Strings por MPPT: 2 Seguidores MPPT / 3+3 Strings.

Datos de Salida de Corriente Alterna (AC)

• Potencia Activa Nominal de Salida: 30 kW.

• Potencia Aparente Máxima de Salida: 33 kVA.

• Corriente Nominal de Salida CA: 45.5A / 43.5A.

• Corriente de Salida CA Máxima: 50A / 47.9A.

• Tensión Nominal de Salida / Rango: 220/380V o 230/400V | 0.85Un – 1.1Un.

• Formulario de Conexión a Red: Trifásica (3L / N / PE).

• Frecuencia de Red Nominal / Rango: 50Hz (45Hz-55Hz) / 60Hz (55Hz-65Hz).

• Factor de Potencia (Rango de ajuste): 0,8 adelantado a 0,8 retrasado.

• Distorsión Armónica Total (THDi): < 3%.

• Corriente de Inyección DC: < 0.5% In.

Eficiencia

• Eficiencia Máxima: 98.6%.

• Eficiencia Europea: 98.1%.

• Eficiencia de Seguimiento MPPT: > 99%.

Datos Generales, Protecciones y Certificaciones

• Protección contra Sobretensiones: Tipo II en Corriente Continua (DC) y Tipo II en Corriente Alterna (AC).

• Sistemas de Seguridad Integrados: Protección de polaridad inversa CC, Cortocircuito CA, Sobreintensidad de salida CA, Anti-isla, Interruptor integrado de CC, Detección de corriente residual e Impedancia de aislamiento.

• Dimensiones del Armario (Ancho x Alto x Fondo): 330 x 572 x 206 mm (sin incluir conectores ni soportes).

• Peso del Equipo: 28.7 kg.

• Grado de Protección Ambiental: IP65 (Apto para montaje en exteriores e interiores).

• Método de Enfriamiento: Enfriamiento natural (≤ 60 dB).

• Rango de Temperatura de Trabajo: -25°C a +60°C (Reducción de potencia a partir de los 45°C).

• Normativas y Regulaciones de Red: RD 140, UNE 217002, IEC 61727, IEC 62116, EN 50549, CEI 0-21, VDE-AR-N 4105.

• Estándar de Seguridad y EMC: IEC/EN 62109-1, IEC/EN 62109-2, IEC/EN 61000-6-1/2/3/4.

• Garantía: 5 años.

Características Destacadas del Modelo 30kW

• Sobredimensionamiento de hasta 1.3 veces: Admite hasta 39kWp en paneles fotovoltaicos, permitiendo que el inversor trabaje a su máxima potencia de 30kW incluso en horas de menor radiación solar.

• Seguridad Avanzada Integral: Incluye protecciones contra sobretensiones Tipo II en corriente continua (paneles) y alterna (red), ahorrando costes en componentes adicionales del cuadro de protección.

• Cumplimiento Normativo Total: Preparado para la legalización en España, cumpliendo estrictamente con el RD 140 y la norma UNE 217002 exigidos por las distribuidoras eléctricas.
